電気工事士の方に質問です。 当方電気屋1年目のペーペーです。 知り合いに階段の３路スイッチを両方ともセンサー付きのスイッチにして欲しいと言われてて

Question

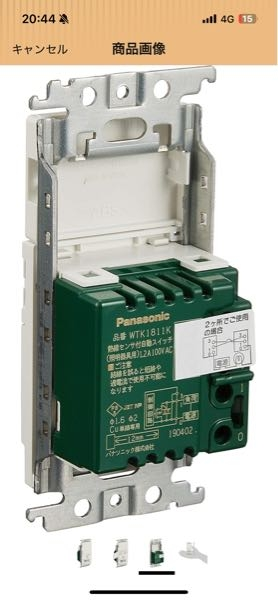

PanasonicのWTK1811WKをつけようと思ってます。

ですが結線図を見てみると
両方に+-を片方ずつ持ってこないといけないんですかね？

今は普通の0.1.3に3路結線してあります。
結線はやり直せません。

そのまま0.1.3に差し直したらセンサーとして
いけますかね？

Answer 1

電源は不要でしょう。
そのまんま置き換え
0 黒1 白3赤

0黒1赤3白

三路の赤白をひっくり返すだけかと。

Answer 2

本当に電気工事士ですか、ぺーぺーだとしてもスイッチに書いてある配線図が読めないのはおかしい。
一番簡単な配線図すら読めないのではね。

Answer 3

貼ってあるシールの通り
とどこを見ても両方に非接地側が必要とは書いてない

Answer 4

既存のスイッチと置き換えればOKです
カタログを見てください
