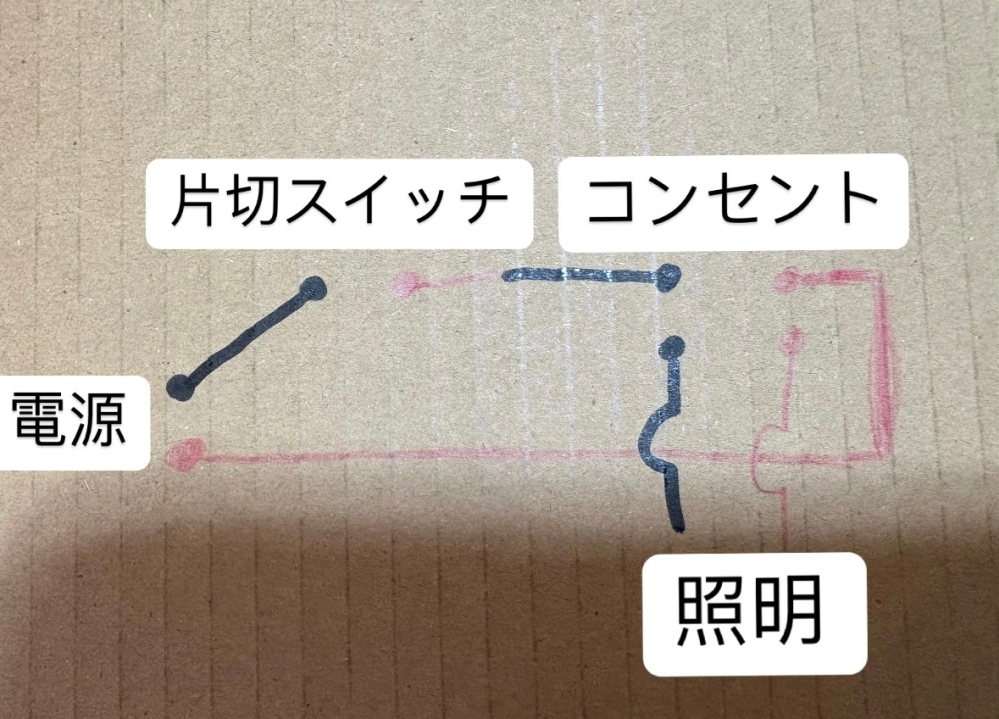

電気工事士の資格はありますが、電気工事士ではなく、うろ覚えなため教えて下さい。 現在お風呂でこの様な配線がされております。 スイッチを押すと、コンセント(換気扇)と照明が同時に起動します。

Question

よって、不便なので
パイロット(換気扇)とスイッチ(照明)で
二つにわける場合、どう言った配線になりますか？

友人宅で頼まれましたが、心配なため電気屋に依頼しました。
モヤモヤが残ったので答えを教えて頂きたいです。

Answer 1

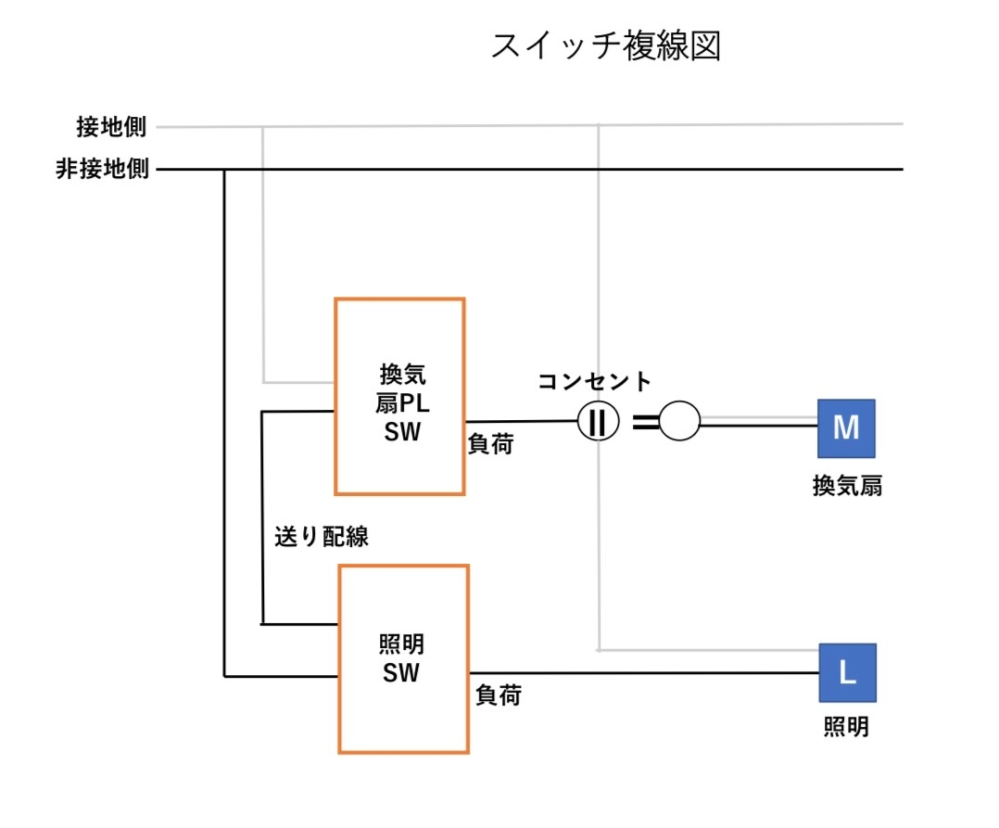

複線図の書き方

1.接地側はコンセント(換気扇用)と照明につなぐ
2.非接地側はスイッチにつなぐ
3.スイッチから対応する負荷(コンセントと照明)につなぐ

図に書いている人は、スイッチに接地側の配線をしている時点で間違い

Answer 2

こうなります。
スイッチから送り配線し照明用のスイッチの追加と、コンセントから照明にされている送り配線の負荷側を外し、その代わりに新たに追加した浴室内の照明まで、1本負荷線を追加する必要があります。

壁内がどうなっているかわかりませんが、追加で布線するのは、浴室だと天井から脱衣所にかけて防水処理などがされていると思うので、配線的な変更は単純ですが、天井を外す作業などがなかなか面倒だと思います。

Answer 3

コンセントを経由して照明器具に送っているのなら簡単です。
スイッチを増設して二連にし、電線を一本追加してコンセントボックスに配線し、照明器具への非接地側（黒）配線をコンセントから外して増設したスイッチから来た電線に接続したら完了です。
極性にはくれぐれも注意してください。

Answer 4

照明用の配線・スイッチを別途取り付ける。
