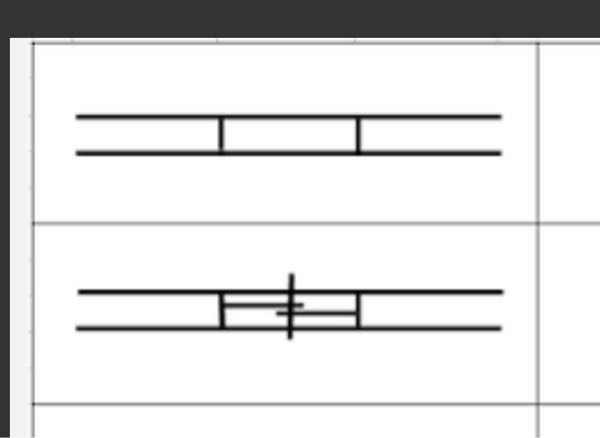

建築業界で働かれてる方や建築士の方にお伺いしたいです。 この前の2級建築士の製図で一部屋の窓のスルーラインを忘れて添付写真の上の表現をしました。

Question

一応建築図面的には上の書き方だと「窓(一般)」とありましたが、スルーラインがないと窓と認識してもらえないでしょうか？

Answer 1

壁が塗りつぶされていれば上でいいんだけどね
壁が塗りつぶされてないのであれば上では窓とはならないです。

ただまあ採点官にも「窓書きたかったんだなぁ」とは伝わるでしょうから
作図の不備で小さく減点されるだけで
スルーラインがないから窓がない！採光足りない！はい大減点！
とはならんでしょう。

間違いがそれだけなら合格すると思います。（他の合格者がみんなノーミス合格してない限り）

Answer 2

☆、質問の件で、建築製図の記号はJIS規格にはあります。上の図の
場合には、いずれも白い空間壁で記載があり、何れが開口部分かが
不明です。柱の部分や間柱があるとか、開口部分だけ白ならば解かる。
下の図面では両端が白でも真ん中が、引き違い戸とは理解ができす。

Answer 3

＞一応建築図面的には上の書き方だと「窓(一般)」とありましたが、スルーラインがないと窓と認識してもらえないでしょうか？

スルーラインってガラスに直行する縦線のことですかね？
別になくてもわかるんで、なくてもいいですよ。

ガラスのラインすらないっていうことだと、何とも言い難いですが、その絵だと引き違いのガラスさえ書いてあればわかると思います。

自分なら書きますけど、そもそも試験の標準解答にもスルーラインはかいてないですから、なくてもいいと思います。本来だったら、窓だけでなく、出入り口にもスルーラインは必要で、窓の倍くらいの大きさでふつうは書きますが、試験の標準解答には記載がないです。

ガラスは書かないとまずいと思います。どっちが壁でどっちが窓かわかりません。ただ書いてないから落ちるとは思えません。

Answer 4

建築士試験では法令や規格で定められているルールがあるならそれに従って採点します。

JISが製図の規格を定めており、その文書には窓の記号が多数掲載されています。「窓(一般)」とされる窓の記号が質問に示されている図のうち上のほうのとよく似ています。

ですからこの表現で窓を計画できたことになり、そう認識されます。

スルーラインは躯体の開口部を表示するもので、窓とは別の記号です。
