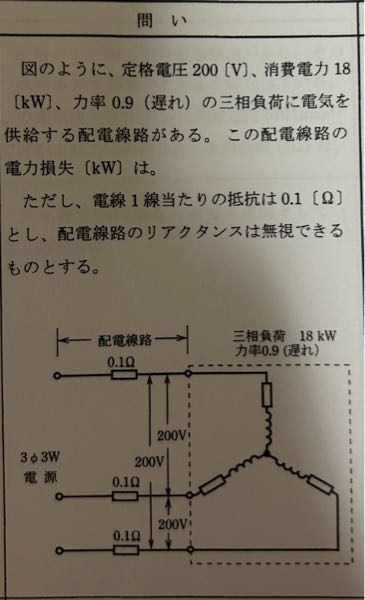

第一種電気工事士の試験問題です。 0.1Ωに200Vの電圧がかかるのに何故2000Aにならないのですか？ また、この電力損失を教えてください

Question

Answer 1

I=V/R.
I=200/0.1=2000（A)ですね。確かに。

でもそれって、例えば電池の両端に電線を短絡させたような理屈ですよね？
他に何も「抵抗となる負荷」が存在しない場合にそうなります。

Answer 2

0.1Ωに200Vの電圧はかかっていません。
200Vは破線の中の負荷にかかっている電圧です。

Answer 3

３相の電力は√3×電圧×電流×力率なので電流を求めると18000/√3/200/0.9で57.7Aとなる。線路損失は（電流）^2×抵抗＝57.7^2×0.1＝333Ｗ・・1線あたりなので3本では×3で1000Ｗととなる。また0.1Ωには5.77Ｖの抵抗の電圧降下+リアクタンス分電圧降下をベクトル的に足したものが1条の電圧降下なので線間電圧で見るならば√3倍する

Answer 4

3相平衡負荷:P = 18 [kW]、遅れ力率:pf =0.9 なので
中性点電圧:En =0 [V] ‥‥① になります。
三相負荷の各相の電圧:Ea = Eab [V] /√3 = 200 /√3 =115.5 [V] ‥‥②
このため 抵抗の後の電圧を ②の値にする必要があり 抵抗に 電圧:200 [V]が
印加されることにはなりません！
三相負荷の皮相電力:S [VA] =有効電力:P [W] / 力率:pf [-]
= 18000 /0.9 = 20000 [VA] ‥‥③
三相負荷の電流:I [A] =皮相電力:S [VA] / {√3 *線間電圧:E [V]}
= 20000 / {√3 *200} =57.74 [A] ‥‥④
よって 配電線路の損失:PL [W] は次のようになります。
配電線路の損失:PL [W] = 3 [相] * {負荷電流:I [A]} ^2 *線路抵抗:r [Ω]
= 3 * {57.74 ^2 *0.1} = 1000 [W] = 1.0 [kW] ‥‥⑤
